Das NMEA 2000 Netzwerk-Handbuch: Professioneller Netzwerkaufbau, saubere Verkabelung und die Vermeidung aller typischen Stolperfallen

Wer moderne Marine-Elektronik an Bord seines Bootes betreibt – sei es ein High-End-Kartenplotter von Simrad oder Lowrance, ein fortschrittlicher Bugmotor, präzise Geber, Autopiloten, GPS-Antennen oder Motor-Interfaces –, kommt an einem zentralen Standard nicht vorbei: NMEA 2000 (N2K). Im Gegensatz zum veralteten NMEA 0183, das auf schwer verständlichen Punkt-zu-Punkt-Verbindungen und seriellen Datenströmen basierte, arbeitet NMEA 2000 auf Basis eines robusten, netzwerkbasierten CAN-Bus-Systems (Controller Area Network). Es ermöglicht die Plug-and-Play-Vernetzung von Geräten verschiedenster Hersteller, eine blitzschnelle Datenübertragung mit 250 kbit/s und die gleichzeitige Nutzung von Sensordaten auf mehreren Displays im Boot.

Doch so genial das System in der Praxis funktioniert: Die größte Fehlerquelle bei der Installation sitzt meistens zwischen Schraubendreher und Bilge. Ein NMEA 2000-Netzwerk ist kein willkürliches Kabelgewirr, sondern ein streng definiertes Bussystem, das exakten physikalischen Gesetzen folgt. Wird gegen diese Regeln verstoßen, quittiert das Netzwerk dies nicht etwa mit einer einfachen Fehlermeldung, sondern mit phantomhaften Datenverlusten, abstürzenden Displays, nicht mehr erkannten Sensoren oder dem gefürchteten „Bus Off“-Zustand, in dem gar nichts mehr geht.

In diesem ausführlichen Fachartikel nehmen wir den perfekten Aufbau eines NMEA 2000-Netzwerkes Schritt für Schritt unter die Lupe und beleuchten jederlei Stolperfalle, deren technische Ursache, genaue Auswirkung und die professionelle Vermeidung.

Teil 1: Die eisernen Grundregeln des Netzwerkaufbaus – So ist ein N2K-Bus strukturiert

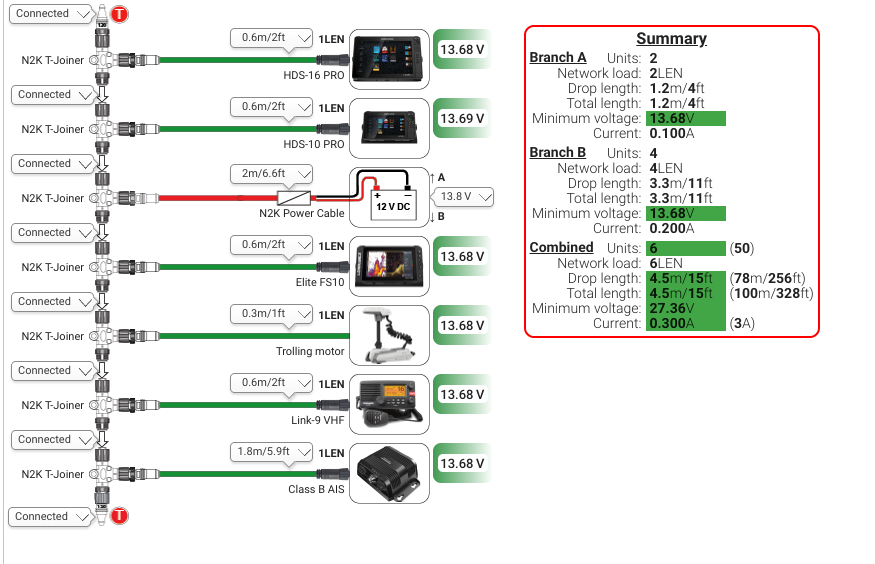

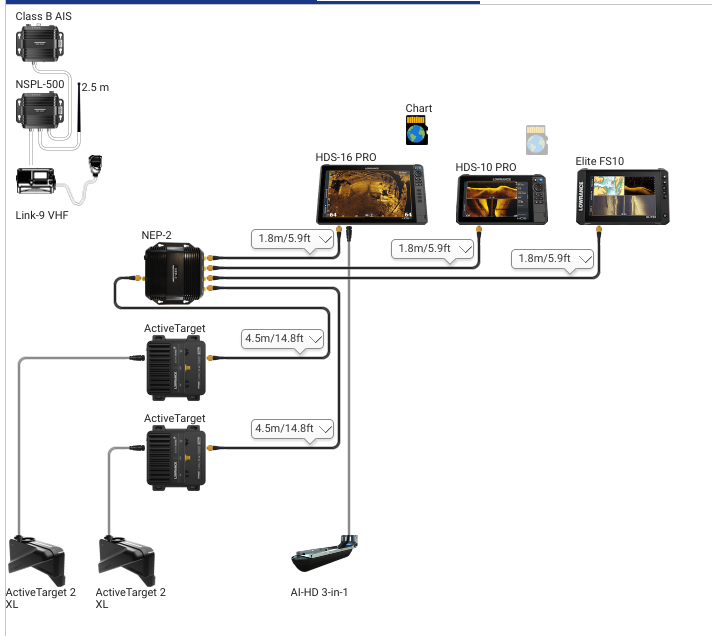

Ein NMEA 2000-Netzwerk folgt zwingend einer Backbone-Struktur (Hauptstrang), an die die einzelnen Geräte über sogenannte T-Stücke (T-Connectors) und Drop-Kabel angeschlossen werden.

Die wesentlichen Hardware-Komponenten:

1. Das Backbone (Stammleitung): Das physische Rückgrat des Netzes. Es besteht aus dem Power-T-Stück (für die Stromeinspeisung) und entsprechenden Backbone-Kabeln, die das Netzwerk von Bug bis Heck durchziehen.
2. Die Abschlusswiderstände (Terminator, 120 Ohm): Das absolut wichtigste physikalische Bauteil. Jedes NMEA 2000-Netzwerk benötigt exakt zwei (und nur zwei) Abschlusswiderstände – einen an jedem physischen Ende des Backbones (einmal male, einmal female).
3. Die Spannungsversorgung (Power Tap): Das Netzwerk benötigt eine eigene, saubere 12V-Gleichstromversorgung (bzw. 24V, sofern systemkompatibel), die über ein spezielles Netzkabel mit integrierter Sicherung eingespeist wird.
4. T-Stücke und Drop-Kabel: Die Abzweigungen, über die die einzelnen Elektronikkomponenten mit dem Backbone verbunden werden.

Teil 2: Die 6 größten Stolperfallen im Detail – Warum, Weshalb, Deshalb

Um Installationsfehler von vornherein auszuschließen, betrachten wir die tückischsten Stolperfallen und erklären, warum sie das Netzwerk lahmlegen.

Stolperfalle 1: Falsche, zu viele oder fehlende Abschlusswiderstände (Terminator)

• Die Ursache: Ein CAN-Bus-Netzwerk arbeitet mit differentiellen Signalen, die über Datenleitungen übertragen werden. Wenn ein Signal das Ende des Kabels erreicht, würde es ohne Widerstand reflektiert werden und als Echo (Signalreflexion) die echten Datenpakete überlagern und zerstören. Die 120-Ohm-Widerstände an beiden Enden absorbieren diese Energie.
• Der Fehler: Häufig werden aus Unwissenheit gar keine Widerstände, drei Widerstände (weil noch einer in der Kiste lag) oder Widerstände mitten im Strang verbaut. Manchmal wird fälschlicherweise geglaubt, T-Stücke an den Enden würden ausreichen.
• Die Auswirkung: Das Netzwerk bricht unter Last zusammen. Geräte „verschwinden“ sporadisch aus der Geräteliste, Daten wie GPS-Positionen oder Wassertemperaturen springen unkontrolliert oder fehlen gänzlich.
• Die Lösung: Stellen Sie sicher, dass das Backbone linear verläuft und an den beiden physikalisch äußersten Enden jeweils ein originaler 120-Ohm-Terminator sitzt – kein Stück Kabel mehr dahinter!

Stolperfalle 2: Stern-Topologien oder unzulässige Kabel-Längen (Die „Drop-Line“-Falle)

• Die Ursache: Der CAN-Bus ist als lineare Buslinie konzipiert, nicht als Sterntopologie (wie man es von Ethernet-Switches im Heimnetzwerk kennt).
• Der Fehler: Anstatt einen durchgehenden Backbone zu ziehen, werden oft Sternverteiler genutzt oder es werden mehrere T-Stücke direkt aufeinandergesteckt, von denen extrem lange Kabel (Drop-Kabel) zu den Geräten wegführen. Die maximale Einzellänge (Drop-Length) eines Gerätekabels darf laut NMEA 2000-Spezifikation maximal 6 Meter betragen. Die kumulierte Länge aller Drop-Kabel in einem Segment ist ebenfalls begrenzt.
• Die Auswirkung: Signallaufzeiten geraten durcheinander, Signalreflexionen nehmen zu, und die Datenpakete (Frames) korrumpieren. Geräte kommunizieren plötzlich nicht mehr fehlerfrei miteinander.
• Die Lösung: Verlegen Sie immer einen sauberen, durchgehenden Backbone (Micro- oder Mid-Kabel) und halten Sie die Drop-Kabel von den Geräten zum T-Stück so kurz wie absolut nötig (ideal unter 3 Meter).

Stolperfalle 3: Falsche oder mehrfache Spannungs-Einspeisung (Power-Loops)

• Die Ursache: Jedes NMEA 2000-Netzwerk benötigt eine stabile Stromversorgung (12V DC). Viele Skipper neigen dazu, an mehreren Stellen im Boot Strom in das Backbone einzuspeisen – etwa am Plotter vorne und am Motorgateway hinten, weil dort ja auch 12V anliegen.
• Der Fehler: Durch mehrere Einspeisepunkte entstehen sogenannte Potenzialausgleichsströme und Erdschleifen (Ground Loops) im Schirm des Kabels. Zudem addieren sich Spannungen, oder es fließen unkontrollierte Ausgleichsströme über die feinen Datenadern.
• Die Auswirkung: Korrosion an Steckern, thermische Überlastung der Kabelisolierung, unsaubere Signalpegel und im schlimmsten Fall die Zerstörung von Controller-Chips in teuren Elektronikgeräten.
• Die Lösung: Es darf niemals mehr als eine offizielle Power-Einspeisung (Power T-Connector mit integrierter Sicherung) pro N2K-Netzwerk geben! Ausnahme: Bei sehr großen, gigantischen Netzwerken mit extrem vielen Geräten muss das Netzwerk durch einen „Power Isolator“ (Isolier-T-Stück) physikalisch in getrennte Stromabschnitte unterteilt werden, wobei jede Sektion genau eine eigene Einspeisung erhält.

Stolperfalle 4: Missachtung der maximalen Kabellängen des Backbones

• Die Ursache: Da es sich um ein Bussystem mit begrenzter Impedanz handelt, dämpfen lange Kabel das elektrische Signal (Signalabschwächung) und führen zu Spannungsabfällen (Voltage Drop) durch den ohmschen Widerstand der Kupferleitungen.
• Der Fehler: Das Backbone wird über hunderte Meter mit dünnen Standardkabeln verlegt, ohne die Gesamtlänge des Netzwerks zu berechnen. Für das Standard-Micro-Kabel liegt die maximale Backbone-Gesamtlänge bei 100 Metern. Bei Mid-Kabeln sind größere Distanzen möglich.
• Die Auswirkung: Geräte am Ende des zu langen Strangs erhalten zu wenig Betriebsspannung oder die Signalflanken flachen so stark ab, dass der Controller die Bits nicht mehr fehlerfrei unterscheiden kann.
• Die Lösung: Bei großen Booten oder langen Kabelwegen muss das Backbone mit dickeren Mid/Mini-Kabeln im Hauptstrang aufgebaut werden, von denen mittels Power-Insert oder Netzteilen gearbeitet wird, oder die Maximallänge von 100m Micro-Backbone darf nicht überschritten werden.

Stolperfalle 5: Unsachgemäße Kabelverlegung in der Bilge und mangelnder Schutz vor Feuchtigkeit

• Die Ursache: Marine-Umgebungen sind gnadenlos. Salz, Feuchtigkeit, Bilgenwasser und Öl kriechen in jede ungesicherte Steckverbindung.
• Der Fehler: NMEA 2000-Stecker werden „handfest“ oder gar nur halb zugedreht, O-Ringe (Dichtungsringe) fehlen oder werden gequetscht, und Kabel werden ungesichert direkt durch scharfe GFK-Kanten oder nasse Bilgenbereiche gezogen.
• Die Auswirkung: Kapillarwirkung zieht Feuchtigkeit in die vergoldeten Pins. Korrosion zerstört die Kontakte. Da CAN-Bus sehr anfällig für Übergangswiderstände ist, führt dies zu schleichendem Datenverlust oder Kurzschlüssen.
• Die Lösung: Verwenden Sie ausschließlich zertifizierte NMEA 2000-Kabel und -Stecker mit intakten O-Ringen. Ziehen Sie Schraubverbindungen handfest an (niemals rohe Zangenkräfte nutzen!). Verlegen Sie Kabel geschützt in Kabelkanälen und lassen Sie Steckverbindungen niemals in stehendem Bilgenwasser hängen.

Stolperfalle 6: Missachtung des Lastfaktors (LEN – Load Equivalence Number)

• Die Ursache: Jedes Gerät, das an das NMEA 2000-Netzwerk angeschlossen wird, verbraucht einen winzigen Bruchteil des Stroms über das Netzwerk (oder sendet Daten). Der sogenannte LEN-Wert (Load Equivalence Number) gibt an, wie viel Strom ein Gerät zieht (1 LEN = 50 mA).
• Der Fehler: Es werden unzählige Kleinsensoren an ein einziges Netzwerk angeschlossen, ohne zu prüfen, ob die Stromeinspeisung und der Kabelquerschnitt die Gesamtlast (Summe aller LEN-Werte) tragen können.
• Die Auswirkung: Ein Spannungsabfall im Backbone führt dazu, dass empfindliche Sensoren (z.B. GPS-Antennen oder Heading-Sensoren) unter Last neu starten („Reboot-Schleife“), wenn ein anderes Gerät im Netz aktiv wird.
• Die Lösung: Rechnen Sie den LEN-Wert aller angeschlossenen Komponenten zusammen. Ein Standard-Micro-Netzwerk verkraftet in der Regel bis zu 100 LEN pro Netzsegment. Achten Sie darauf, die Einspeisung so zu platzieren, dass die Stromlast möglichst gleichmäßig verteilt wird.

Teil 3: Checkliste für den perfekten Netzwerk-Check an Bord

Bevor Sie das System nach der Installation zum ersten Mal einschalten, gehen Sie diese professionelle Checkliste durch:

1. Topologie-Prüfung: Verläuft das Netzwerk sauber von einem Ende zum anderen (Linearer Backbone)? Keine unzulässigen Sternverteiler ohne Hub?
2. Terminator-Check: Befinden sich exakt zwei 120-Ohm-Abschlusswiderstände an den physischen Enden des Backbones?
3. Stromversorgung: Ist exakt eine Power-Einspeisung mit integrierter Sicherung angeschlossen? Keine doppelten Einspeisungen?
4. Kabellängen: Ist kein Drop-Kabel länger als 6 Meter? Ist das gesamte Micro-Backbone unter 100 Meter lang?
5. Steckverbindungen: Sind alle Stecker sauber aufgeschraubt und die O-Ringe dicht?
6. Software-Test: Nach dem Einschalten im Hauptplotter (z.B. Simrad oder Lowrance) das Gerätemenü öffnen („Device List“). Werden alle angeschlossenen Komponenten fehlerfrei und ohne ständiges Blinken/Verschwinden aufgelistet?

Mit einer sauberen, fachgerechten Installation nach diesen Standards steht einem absolut störungsfreien, hochperformanten NMEA 2000-Netzwerk an Bord nichts mehr im Wege – für maximale Sicherheit und Zuverlässigkeit auf jedem Törn.

Die galvanische Trennung (Potentialtrennung) bei externen Stromquellen, Motoren oder NMEA 2000-zu-USB/WLAN-Gateways.

Warum das ein entscheidender Punkt ist und welche Stolperfalle dahintersteckt, erkläre ich dir hier ganz im Detail:

Die übersehene Stolperfalle: Fehlende galvanische Trennung (Potentialunterschiede & Erdschleifen)

• Die Ursache: Auf modernen Booten treffen unterschiedlichste elektrische Systeme aufeinander. Das 12V/24V-Bordnetz, leistungsstarke Verbraucher wie Bugstrahlruder oder Ankerwinden, die Lichtmaschine des Hauptmotors (über das Motor-Gateway / NMEA 2000-Motor-Interface), Landstrom-Ladegeräte und empfindliche mobile Endgeräte (über USB-Gateways oder WLAN-Router) besitzen oft unterschiedliche Masse-Potentiale (Ground).
• Der Fehler: Wenn Geräte, die von unterschiedlichen Stromkreisen oder Batteriebänken gespeist werden (oder deren Masse über den Bootsrumpf / Stahl-/Alu-Rumpf unterschiedlich angebunden ist), direkt per NMEA 2000 verbunden werden, sucht sich der elektrische Ausgleichsstrom oft den Weg über den feinen Schirm (die Abschirmung) der NMEA 2000-Datenkabel oder sogar über die Masse-Adern des Busses.
• Die Auswirkung:
  • Der Schirm des Kabels schmilzt oder korrodiert im Laufe der Zeit durch unkontrollierte Kriechströme.
  • Es kommt zu sporadischen, unerklärlichen Datenabbrüchen („Bus Off“-Fehler), weil die Signalpegel des CAN-Bus durch eingestreute Störspannungen verschoben werden.
  • Im schlimmsten Fall brennen die internen Schnittstellen-Chips (Transceiver) teurer Kartenplotter oder Motorgateways durch.
• Die Lösung:
  1. Achte darauf, dass bei Geräten mit eigener Spannungsversorgung (wie manchen speziellen Sensoren, PCs, Notebooks via USB-Adapter oder NMEA 2000-zu-WLAN-Routern) eine galvanische Trennung (Optokoppler / Isolation) integriert ist oder ein galvanischer Isolator verwendet wird.
  2. Stelle sicher, dass die Masse (Minus) aller DC-Systeme an einem zentralen, sauberen Massepunkt (Massestern) des Bootes zusammengelegt ist, um Potentialunterschiede gar erst gar nicht entstehen zu lassen.

Die ultimative Ergänzung: Die korrekte Behandlung des Schirms (Drain Wire / Erdung)

• Die Ursache: NMEA 2000-Kabel besitzen im Inneren neben den Strom- und Datenadern einen blanken, unverisolierten Beilaufdraht – den sogenannten Drain Wire (Schirm- oder Ableitungsdraht), der zusammen mit der Alu-Folie für die elektromagnetische Abschirmung (EMI) sorgt.
• Der Fehler: In der Praxis wird dieser Draht oft völlig falsch behandelt: Entweder er wird an beiden Enden des Netzwerks an Masse angeschlossen, er wird komplett abgeschnitten (weil man denkt, er sei überflüssig), oder er berührt versehentlich irgendwo im Stecker das positive 12V-Pluskabel.
• Die Auswirkung:
  • Beidseitige Erdung wirkt wie eine Antenne und erzeugt eine Masseschleife (Ground Loop), die elektromagnetische Störungen direkt in das Datennetz einspeist, anstatt sie abzuleiten.
  • Komplettes Weglassen vernichtet den Schutz vor Einstreuungen durch Funkgeräte (VHF), Radar oder den Betrieb von Elektromotoren.
• Die Lösung (Die „Single-Point-Ground“-Regel): Der Schirm (Drain Wire) des NMEA 2000-Netzwerks darf genau an einem einzigen Punkt (in der Regel an der zentralen Stromversorgung bzw. am Power-T-Stück) mit dem zentralen Boots-Massepunkt (Negative/Ground) verbunden werden. An allen anderen Enden im Netzwerk muss das blanke Ende des Schirmdrahts sauber isoliert (eingeschrumpft) werden, damit es nirgendwo anders Kontakt zur Masse oder zu Metallteilen des Rumpfes bekommt.
