Das universelle CHIRP- und StructureScan-Nervenzentrum: Das Lowrance SonarHub Modul im Detail

Wer bei der Konzeption, Aufrüstung oder Modernisierung eines leistungsstarken Sportfischers, Konsolenboots oder Fahrtenyacht-Netzwerks vor der Aufgabe steht, modernste CHIRP-Echolot-Technologie und hochauflösende SideScan-/DownScan-Strukturanalysen in ein bestehendes Kartenplotter-System zu integrieren, stößt bei älteren MFD-Generationen oder bei dem Wunsch nach modularer Systemtrennendung oft auf Hardware-Grenzen. Um Rechenkapazitäten auf dem Hauptbildschirm zu entlasten und maximale Flexibilität bei der Geberwahl zu erreichen, verlangt der professionelle Aufbau nach einem externen, leistungsstarken Hochfrequenz-Prozessor.

Mit dem Lowrance SonarHub Sounder Module (Artikelnummer: 000-11142-001) steht eines der vielseitigsten und bewährtesten externen Sonarmodule der Marine-Elektronik zur Verfügung. Ausgestattet mit echter CHIRP-Technologie, integrierter StructureScan-HD-Funktionalität und flexibler Ethernet-Vernetzung fungiert es als universelle Schnittstelle zwischen High-End-Sensoren und dem Navigationsnetzwerk. In diesem tiefgehenden Fachartikel nehmen wir das SonarHub-Modul exklusiv unter die Lupe: von der dualen Signalverarbeitung über die Adapter-Infrastruktur bis hin zur fachgerechten Installation an Bord.

Teil 1: Die Technologie – CHIRP-Sonar und StructureScan HD vereint

Das SonarHub-Modul bündelt zwei grundlegend verschiedene, hochspezialisierte Echolot-Technologien in einem kompakten, wettergeschützten Gehäuse:

• Der High-Performance-CHIRP-Kanal:
  • Kontinuierlicher Frequenzsweep: Statt starrer Einzelfrequenzen sendet das Modul einen kontinuierlich variierenden Frequenzimpuls aus, der die Signalenergie massiv erhöht.
  • Brillante Zieltrennung: Kleinste Fischsicheln, Raubfische im Mittelwasser und Köderschwärme werden gestochen scharf vom Gewässergrund getrennt, wodurch Fehlinterpretationen auf dem Display drastisch reduziert werden.
• StructureScan HD (SideScan & DownScan Imaging):
  • Fotorealistische Unterwasseransichten: Liefert kristallklare, bildähnliche Darstellungen von Strukturen, Wracks, Riffen, Unterwasserpflanzen und Fischen seitlich des Bootes (SideScan, bis zu 180 Meter pro Seite) sowie direkt unter dem Kiel (DownScan Imaging).
• Netzwerkintegration via Ethernet: Über die standardmäßige Ethernet-Verbindung werden die hochauflösenden Sonardaten verlustfrei und in Echtzeit an alle kompatiblen Multifunktionsdisplays im Bordnetzwerk übertragen.

Teil 2: Technische Spezifikationen und Lieferumfang (Art.-Nr. 000-11142-001)

Das SonarHub-Modul ist auf den harten, dauerhaften Praxiseinsatz im maritimen Umfeld ausgelegt:

• Artikelnummer: 000-11142-001
• Mitgeliefertes Zubehör:
  • Stromkabel (Power Cable) für die direkte 12V-/24V-Bordspannungsanbindung.
  • Ethernet-Kabel (4.5m / 15ft) für die verlustfreie Verbindung mit dem Kartenplotter oder Netzwerk-Switch.
• Gehäuse: Robustes, wasserdichtes Marine-Gehäuse, optimiert für die geschützte Montage in der Bilge, der Konsolen-Infrastruktur oder im Elektronikfach.
• Transducer-Anbindung & Adapterbedarf: Das Modul verfügt über spezifische Anschlüsse. Um moderne Airmar Non-CHIRP- oder CHIRP-Geber mit 9-Pin-Konfiguration zu betreiben, ist je nach Geber-Typ zwingend ein passendes Adapterkabel erforderlich (Adapter 000-12571-001 oder 000-13977-001).

Teil 3: Warum ein externes Sonarmodul? Die strategischen Vorteile

Der Einsatz eines autonomen Prozessormoduls wie des SonarHub bietet im professionellen Bootsalltag gravierende Vorzüge:

1. Entlastung des Kartenplotters (MFD): Da die rechenintensive Signalverarbeitung der komplexen CHIRP- und StructureScan-Algorithmen direkt im SonarHub-Modul stattfindet, bleibt die Prozessorleistung des Hauptdisplays uneingeschränkt für Navigation, Kartenaufbau und Radar verfügbar.

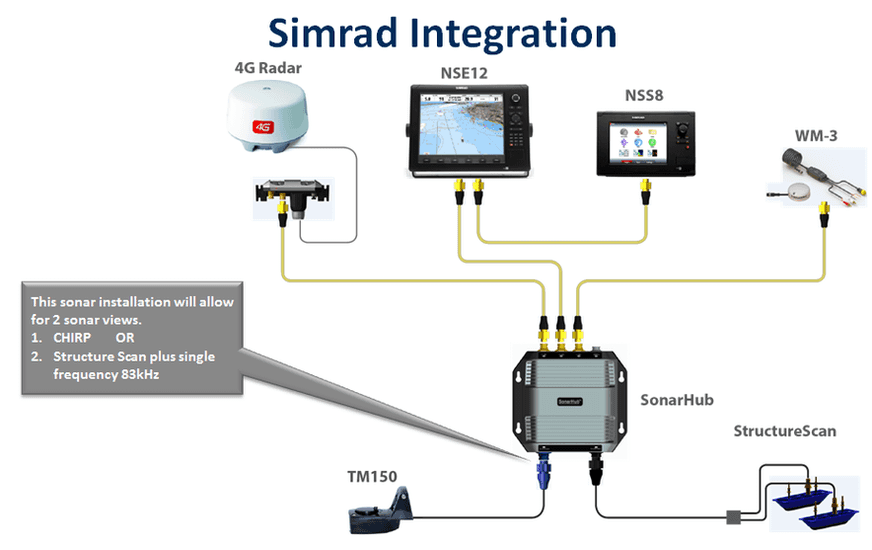

2. Modulare Netzwerkerweiterung: Jedes kompatible Display im Ethernet-Netzwerk kann auf die Daten des SonarHubs zugreifen. So lässt sich beispielsweise an Steuerstand und Flybridge ein vollwertiges Echolot-Bild abrufen.
3. Maximale Flexibilität bei der Geberwahl: Dank der Möglichkeit, über entsprechende Adapter verschiedenste Gebertypen anzuschließen, lässt sich das System perfekt an individuelle maritime Anforderungen anpassen.

Teil 4: Die Rolle der Adapter-Infrastruktur (Art.-Nr. 000-12571-001 & 000-13977-001)

Da das SonarHub-Modul historisch gewachsene Standards bedient und die moderne Geberwelt überwiegend auf den einheitlichen 9-Pin-xSonic-Standard setzt, spielen die genannten Adapter eine Schlüsselrolle:

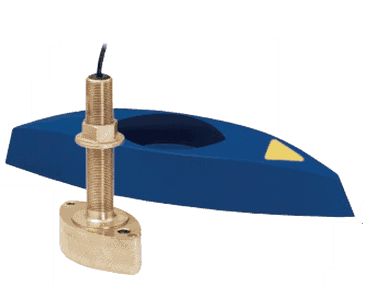

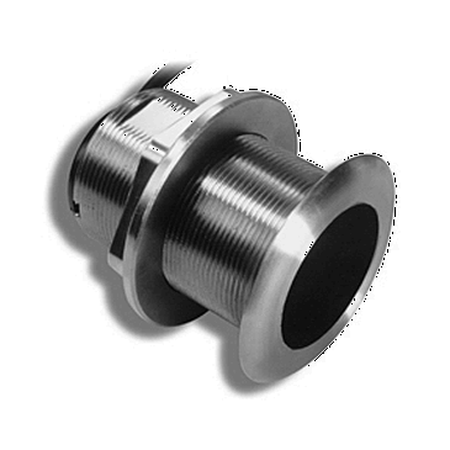

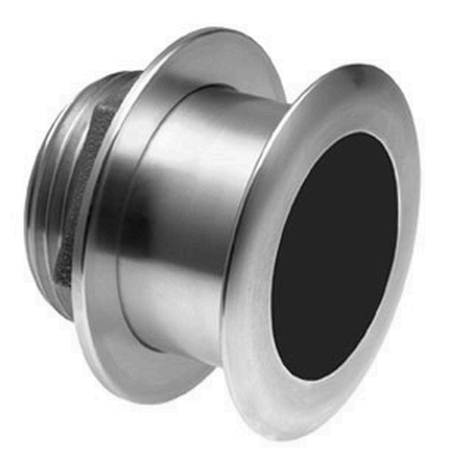

• Kompatiible Adaptierung: Um beispielsweise bestehende oder neu erworbene Airmar-Geber (sei es klassisch Non-CHIRP oder modern im CHIRP-Spektrum mit 9-Pin-Stecker) am SonarHub zu betreiben, wird je nach Pin-Belegung und Geber-Typ der Adapter 000-12571-001 oder 000-13977-001 benötigt.
• Verlustfreie Signalübertragung: Die hochwertigen Adapter garantieren, dass die empfindlichen Hochfrequenzsignale ohne Signalstreuung oder Impedanzverluste an den Prozessor des Moduls übergeben werden.

Teil 5: Setup-Praxis und Installationstipps für die Werft

Die fachgerechte Installation des SonarHub-Moduls sichert einen störungsfreien Betrieb im Bordnetz:

1. Wahl des Montageorts: Montieren Sie das Modul an einem trockenen, gut zugänglichen Ort (z. B. hinter dem Steuerstand oder im Instrumentenfach), geschützt vor direkter Spritzwasser- und Bilgenwasserbelastung.
2. Stromversorgung: Schließen Sie das mitgelieferte Netzkabel über eine abgesicherte Bordnetz-Verteilung an, um Spannungsschwankungen beim Start von starken Verbrauchern (wie Bugstrahlrudern oder Ankerwinden) zu verhindern.
3. Ethernet-Verbindung: Verbinden Sie das SonarHub über das mitgelieferte 4,5 Meter lange Ethernet-Kabel direkt mit dem Kartenplotter oder einem Ethernet-Expansion-Port (z. B. Lowrance/Simrad Network Switch).
4. Sorgfältige Verkabelung: Führen Sie die Geber- und Adapterkabel getrennt von starken Bordstrom- oder Inverterleitungen, um elektromagnetische Einstörungen auf die sensiblen Echolot-Frequenzen auszuschließen.

Mit dem Lowrance SonarHub Modul (000-11142-001) erhalten Skipper und professionelle Anwender eine extrem leistungsstarke, flexible und bewährte Systemzentrale, um bestehende Plotter-Infrastrukturen nahtlos auf professionelles CHIRP- und StructureScan-Niveau zu heben.
