Universelle Rumpffreiheit trifft maximale Flächenabdeckung: Der Airmar SS175H-W Edelstahl Tilted Element Durchbruchgeber im Detail

Wer ein modernes Hochsee-, Sport- oder Konsolenboot aus Aluminium, Stahl oder GFK mit einem kompromisslosen 1-kW-Echolotsystem ausrüsten möchte, steht vor einer anspruchsvollen technischen Herausforderung. Einerseits verbietet sich der Einsatz von Bronze-Gebern auf Metallrümpfen aufgrund von elektrochemischer Korrosion komplett; andererseits verlangt die pelagische Fischerei und das Aufspüren von schnell ziehenden Raubfischen im Mittelwasser nach einer extrem breiten Flächenabdeckung, ohne dabei Kompromisse bei der High-Frequency-Zieltrennung einzugehen.

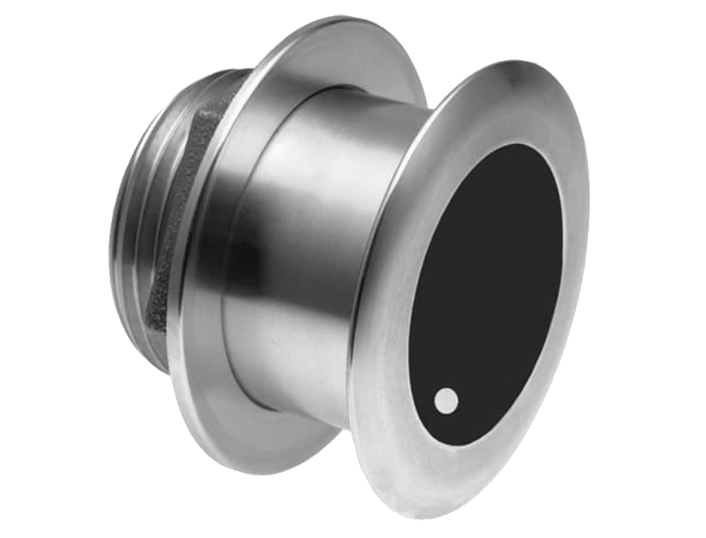

Mit dem Airmar SS175H-W Stainless Steel Thru-Hull High-Wide-CHIRP Transducer (Basis-Artikelnummer für die 0°-Variante: 000-13780-001) bietet Lowrance/Simrad in bewährter Kooperation mit Airmar die ultimative Lösung für diese Anforderungen. Gefertigt aus robustem Edelstahl, ausgestattet mit der innovativen Tilted Element™-Technologie, massiver 1-kW-Sendeleistung und dem einzigartigen High-Wide-CHIRP-Spektrum, vereint er universelle Rumpfsicherheit mit überragender Sichtfeld-Performance. In diesem tiefgehenden Fachartikel nehmen wir den SS175H-W exklusiv unter die Lupe: von der High-Wide-Technologie über die Rumpfanpassung für verschiedene Kielwinkel bis hin zur fachgerechten Installation in der Werft.

Teil 1: Die Technologie – High-Wide CHIRP (130–210 kHz) mit konstantem 25°-Abstrahlwinkel

Das herausragende Merkmal des SS175H-W ist sein spezielles Keramik-Design, das High-Frequency-Präzision mit einem enorm erweiterten Sichtfeld verknüpft:

• Konstanter 25°-Abstrahlwinkel: Anders als herkömmliche High-CHIRP-Geber, deren Kegel mit steigender Frequenz oft extrem schmal wird, liefert der SS175H-W über das gesamte Frequenzband von 130 bis 210 kHz einen konstant breiten Abstrahlwinkel von 25 Grad.
• Maximale Abdeckung im Mittelwasser: Durch den breiten 25°-Kegel vervielfacht sich das erfasste Volumen unter dem Boot im Vergleich zu Standard-High-CHIRP-Gebern drastisch. Raubfische, Thunfische oder dichte Köderfischschwärme, die seitlich des direkten Kielbereichs stehen, werden zuverlässig auf dem Display sichtbar.
• Brillante Zieltrennung: Trotz des breiten Kegels sorgt der High-CHIRP-Frequenzsweep für eine feine, unbestechliche Detailauflösung, bei der einzelne Fische im Schwarm oder am Grund gestochen scharf getrennt werden.
• Integrierter Temperatursensor: Ein präziser, schnell ansprechender Fühler erfasst permanent die exakte Wassertemperatur direkt unter dem Rumpf.

Teil 2: Perfekte Rumpfanpassung – Erhältlich in verschiedenen Neigungswinkeln (0°, 12°, 20°)

Da ein 1-kW-Hochleistungsgeber seine volle Energie exakt dorthin abstrahlen muss, wo sie gebraucht wird, ist der Airmar SS175H-W so konstruiert, dass er perfekt an den jeweiligen V-Winkel (Deadrise) des Bootsrumpfes angepasst werden kann:

• 0-Grad-Version (Art.-Nr. 000-13780-001): Konzipiert für Boote mit völlig flachem Rumpfboden oder einem minimalen Kielwinkel von 0° bis 7°.
• 12-Grad-Version: Optimiert für Rümpfe mit einem mittleren Deadrise von 8° bis 15°.
• 20-Grad-Version: Entwickelt für tiefe V-Rümpfe und schnelle Sportboote mit einem Kielwinkel von 16° bis 24°.

Dank der intern geneigten Piezokeramik (Tilted Element™) sitzt der Geber von außen nahezu bündig im Rumpf (Low-Profile), während der breite Schallkegel im Wasser absolut senkrecht nach unten gerichtet ist – ganz ohne klobige externe Keile.

Teil 3: Technische Spezifikationen und Hardware-Ausstattung (Art.-Nr. 000-13780-001)

Der SS175H-W ist kompromisslos für den harten, dauerhaften Praxiseinsatz im professionellen Hochsee- und Küstenbereich ausgelegt:

• Artikelnummer (0°-Ausführung): 000-13780-001 (sowie analoge Part-Nummern für die 12°- und 20°-Modelle)
• Sendeleistung: 1.000 Watt (1 kW), optimal abgestimmt auf externe High-End-Sonarmodule und MFD-CHIRP-Prozessoren, um eine enorme Signalenergie bereitzustellen.
• Frequenzbereich: High-Wide CHIRP von 130 bis 210 kHz mit konstantem 25°-Kegel.
• Gehäusematerial: Hochwertiger Edelstahl (Stainless Steel), universell kompatibel und sicher einsetzbar auf GFK-, Holz-, Stahl- und Aluminiumrümpfen (unter Beachtung fachgerechter elektrischer Isolation).
• Anschlusskabel: Großzügige 12 Meter (40 ft) Kabellänge für eine direkte, verlustfreie Verlegung bis zum Steuerstand auch auf größeren Konsolen- oder Kabinenbooten.
• Steckverbindung: Robuster, schwarzer 9-Pin-xSonic-Stecker für die direkte Plug-and-Play-Anbindung an moderne Lowrance- und Simrad-Kartenplotter.

Teil 4: Warum Edelstahl und High-Wide CHIRP? Die strategischen Vorteile

Die Kombination aus Edelstahlgehäuse, 1-kW-Leistung, breitem High-Wide-Kegel und Tilted-Element-Bauform bietet im täglichen Angelalltag entscheidende Vorzüge:

1. Universelle Rumpffreiheit: Auf Aluminium- oder Stahlrümpfen sind Bronze-Geber aufgrund von Kontaktkorrosion tabu. Der Edelstahlkörper des SS175H-W löst dieses Problem und ermöglicht den sicheren Festeinbau auf allen gängigen Bootsmaterialien bei korrekter elektrischer Trennung.
2. Keine verpassten Fische mehr: Wer pelagisch auf Sicht angelt oder Raubfische im Freiwasser sucht, profitiert massiv von dem konstanten 25°-Kegel, der im Vergleich zu engen Gebern ein Vielfaches an Wasserfläche abdeckt.
3. Strömungsneutrales Low-Profile-Design: Da der Geber flach in den Rumpf integriert ist und nur minimal übersteht, erzeugt er keinerlei Strömungswiderstände, Kavitationsblasen oder Störungen im Echolotbild bei schneller Fahrt.

Teil 5: Setup-Praxis und Montage-Hinweise für die Werft

Die Installation des SS175H-W erfordert präzises Handwerk:

1. Deadrise-Winkel exakt bestimmen: Messen Sie den genauen Kielwinkel an der vorgesehenen Einbaustelle aus, um zu entscheiden, ob die 0°-, 12°- oder 20°-Variante des SS175H-W gewählt werden muss.
2. Strömungsneutrale Position wählen: Platzieren Sie den Geber in einem Bereich des Rumpfes, der auch bei Gleitfahrt permanent von klarem, laminarem Wasser umströmt wird (fernab von Wassereinlässen oder Stufen).
3. Ausrichtung zur Schiffskiel-Linie: Achten Sie beim Einsetzen darauf, dass die Markierung auf der Geberkappe exakt in Richtung Bug zeigt, damit der integrierte Neigungswinkel seine volle Wirkung entfaltet.
4. Fachgerechte Abdichtung und Isolation: Verwenden Sie marine-zertifizierte Dichtmassen. Insbesondere bei Metallrümpfen ist zwingend auf eine professionelle elektrische Isolierung des Gehäuses zu achten, um elektrochemische Streuströme zu verhindern.

Mit dem Airmar SS175H-W Tilted Element High-Wide CHIRP Edelstahl-Durchbruchgeber (000-13780-001 in der 0°-Ausführung sowie als 12°- und 20°-Modell) erhalten Skipper und professionelle Angler eine High-End-Lösung, die maximale Flächenabdeckung im Mittelwasser mit kompromissloser High-CHIRP-Zieltrennung und universeller Rumpfkompatibilität perfekt vereint.
