Maximale Flächenabdeckung trifft High-End-Zieltrennung: Der Airmar B175H-W Tilted Element Durchbruchgeber im Detail

Wer in der modernen pelagischen Fischerei oder im ambitionierten Küstensport unterwegs ist, steht bei der Wahl des perfekten Echolot-Gebers vor einer spannenden physikalischen Herausforderung: Einerseits verlangt das Aufspüren von schnell ziehenden Raubfischen, Thunfischen oder dichten Köderfischschwärmen im Mittelwasser nach einer hochauflösenden Frequenz (High CHIRP), andererseits besitzen klassische High-CHIRP-Geber oft einen zu engen Abstrahlwinkel, sodass man wertvolle Fischsicheln außerhalb des schmalen Kegels schlicht verpasst.

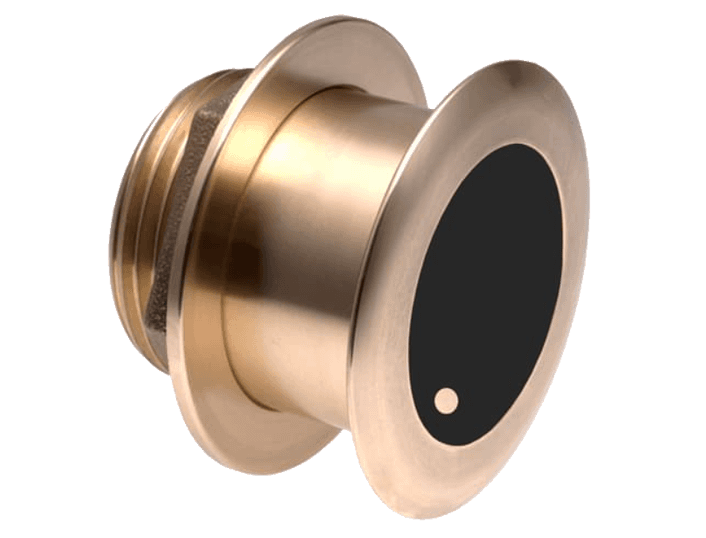

Mit dem Airmar B175H-W Bronze Thru-Hull High-Wide-CHIRP Transducer (Basis-Artikelnummer für die 0°-Variante: 000-16196-001) bietet Lowrance/Simrad in bewährter Kooperation mit Airmar die ultimative Lösung für dieses Problem. Ausgestattet mit der revolutionären High-Wide-Technologie, massiver 1-kW-Sendeleistung und der innovativen Tilted Element™-Rumpfanpassung vereint er extrem breite Flächenabdeckung mit messerscharfer Zieltrennung. In diesem tiefgehenden Fachartikel nehmen wir den B175H-W exklusiv unter die Lupe: von der High-Wide-CHIRP-Technologie über die verschiedenen Neigungswinkel bis hin zur professionellen Installation.

Teil 1: Die Technologie – High-Wide CHIRP (130–210 kHz) mit konstantem 25°-Abstrahlwinkel

Das herausragende Merkmal des B175H-W ist sein spezielles Keramik-Design, das High-Frequency-Präzision mit einem enorm erweiterten Sichtfeld verknüpft:

• Konstanter 25°-Abstrahlwinkel: Anders als herkömmliche High-CHIRP-Geber, deren Kegel mit steigernder Frequenz oft extrem schmal wird, liefert der B175H-W über das gesamte Frequenzband von 130 bis 210 kHz einen konstant breiten Abstrahlwinkel von 25 Grad.
• Maximale Abdeckung im Mittelwasser: Durch den 25°-Kegel vervielfacht sich das erfasste Volumen unter dem Boot im Vergleich zu Standard-High-CHIRP-Gebern drastisch. Raubfische, die seitlich des direkten Kielbereichs jagen, werden zuverlässig auf dem Bildschirm sichtbar.
• Brillante Zieltrennung: Trotz des breiten Kegels sorgt der High-CHIRP-Frequenzsweep für eine feine, unbestechliche Detailauflösung, bei der einzelne Fische im Schwarm oder am Grund gestochen scharf getrennt werden.
• Integrierter Temperatursensor: Ein präziser, schnell ansprechender Fühler erfasst permanent die exakte Wassertemperatur direkt unter dem Rumpf.

Teil 2: Perfekte Rumpfanpassung – Erhältlich in verschiedenen Neigungswinkeln (0°, 12°, 20°)

Da ein 1-kW-Hochleistungsgeber seine volle Energie exakt dorthin abstrahlen muss, wo sie gebraucht wird, ist der Airmar B175H-W so konstruiert, dass er perfekt an den jeweiligen V-Winkel (Deadrise) des Bootsrumpfes angepasst werden kann:

• 0-Grad-Version (Art.-Nr. 000-16196-001): Konzipiert für Boote mit völlig flachem Rumpfboden oder einem minimalen Kielwinkel von 0° bis 7°.
• 12-Grad-Version: Optimiert für Rümpfe mit einem mittleren Deadrise von 8° bis 15°.
• 20-Grad-Version: Entwickelt für tiefe V-Rümpfe und schnelle Sportboote mit einem Kielwinkel von 16° bis 24°.

Dank der intern geneigten Piezokeramik (Tilted Element™) sitzt der Geber von außen nahezu bündig im Rumpf (Low-Profile), während der breite Schallkegel im Wasser absolut senkrecht nach unten gerichtet ist – ganz ohne klobige externe Keile.

Teil 3: Technische Spezifikationen und Hardware-Ausstattung (Art.-Nr. 000-16196-001)

Der B175H-W ist kompromisslos für den harten, dauerhaften Praxiseinsatz im professionellen Hochsee- und Küstenbereich ausgelegt:

• Artikelnummer (0°-Ausführung): 000-16196-001 (sowie analoge Part-Nummern für die 12°- und 20°-Modelle)
• Sendeleistung: 1.000 Watt (1 kW), optimal abgestimmt auf externe High-End-Sonarmodule und MFD-CHIRP-Prozessoren, um eine enorme Signalenergie bereitzustellen.
• Frequenzbereich: High-Wide CHIRP von 130 bis 210 kHz mit konstantem 25°-Kegel.
• Gehäusematerial: Massives Bronze, extrem korrosionsbeständig im Salzwasser und ideal für GFK- sowie Holzrümpfe.
• Anschlusskabel: Großzügige 12 Meter (40 ft) Kabellänge für eine direkte, verlustfreie Verlegung bis zum Steuerstand auch auf größeren Konsolen- oder Kabinenbooten.
• Steckverbindung: Robuster, schwarzer 9-Pin-xSonic-Stecker für die direkte Plug-and-Play-Anbindung an moderne Lowrance- und Simrad-Kartenplotter.

Teil 4: Warum High-Wide CHIRP im 1kW-Bronze-Gehäuse? Die strategischen Vorteile

Die Kombination aus 1-kW-Leistung, breitem High-Wide-Kegel und massiver Bronze-Tilted-Element-Bauform bietet im täglichen Angelalltag entscheidende Vorzüge:

1. Keine verpassten Fische mehr: Wer pelagisch auf Sicht angelt oder Raubfische im Freiwasser sucht, profitiert massiv von dem 25°-Kegel, der im Vergleich zu engen Gebern ein Vielfaches an Wasserfläche abdeckt.
2. Strömungsneutrales Low-Profile-Design: Da der Geber flach in den Rumpf integriert ist und nur minimal übersteht, erzeugt er keinerlei Strömungswiderstände, Kavitationsblasen oder Störungen im Echolotbild bei schneller Fahrt.
3. Langlebige Salzwasserbeständigkeit: Das massive Bronzematerial bietet maximalen Schutz gegen aggressive Meeresumgebungen und mechanische Einwirkungen über Jahre hinweg.

Teil 5: Setup-Praxis und Montage-Hinweise für die Werft

Die Installation des B175H-W erfordert präzises Handwerk:

1. Deadrise-Winkel exakt bestimmen: Messen Sie den genauen Kielwinkel an der vorgesehenen Einbaustelle aus, um zu entscheiden, ob die 0°-, 12°- oder 20°-Variante des B175H-W gewählt werden muss.
2. Strömungsneutrale Position wählen: Platzieren Sie den Geber in einem Bereich des Rumpfes, der auch bei Gleitfahrt permanent von klarem, laminarem Wasser umströmt wird (fernab von Wassereinlässen oder Stufen).
3. Ausrichtung zur Schiffskiel-Linie: Achten Sie beim Einsetzen darauf, dass die Markierung auf der Geberkappe exakt in Richtung Bug zeigt, damit der integrierte Neigungswinkel seine volle Wirkung entfaltet.
4. Fachgerechte Abdichtung: Verwenden Sie marine-zertifizierte Dichtmassen und ziehen Sie die Befestigungsmutter im Rumpfinneren mit dem vorgeschriebenen Drehmoment an.

Mit dem Airmar B175H-W Tilted Element High-Wide CHIRP Durchbruchgeber (000-16196-001 in der 0°-Ausführung sowie als 12°- und 20°-Modell) erhalten Skipper und professionelle Angler eine High-End-Lösung, die maximale Flächenabdeckung im Mittelwasser mit kompromissloser High-CHIRP-Zieltrennung perfekt vereint.
