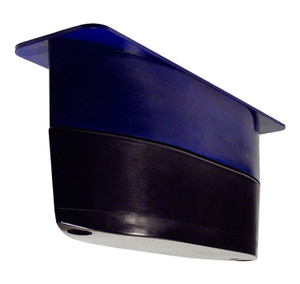

Die absolute Speerspitze der Hochsee-Echolot-Technologie: Der Airmar R509LH-W 3kW/1kW High-Performance Durchbruchgeber im Detail

Wer in der kommerziellen Hochseefischerei, auf professionellen Forschungs- und Expeditionsyachten oder im kompromisslosen Big-Game-Fishing nach dem absolut Machbaren im Marine-Sonarbereich sucht, betritt eine Dimension, in der Standard-Systeme längst an ihre physikalischen Grenzen stoßen. Wenn es darum geht, selbst in ozeanischen Tiefen von mehreren tausend Metern noch glasklare Echos zu erzeugen und gleichzeitig im Flach- und Mittelwasser eine unschlagbare, flächendeckende Fischsicht zu garantieren, verlangt es nach massiver, kompromissloser Leistung, einer gigantischen Keramik-Architektur und echter Zwei-Kanal-Trennung.

Mit dem Airmar R509LH-W Thru-Hull Transducer in der speziellen Lowrance/Simrad-xSonic-Ausführung (Artikelnummer: 000-13773-001) bietet Lowrance/Simrad in bewährter Kooperation mit Airmar das absolute Nonplusultra des marinen Geberbaus. Ausgestattet mit brachialen 3 kW Sendeleistung auf dem Low-Kanal, dem revolutionären High-Wide-CHIRP-Spektrum mit konstantem 25°-Kegel und einem hochkomplexen 25-Element-Array setzt dieses System weltweite Maßstäbe. In diesem tiefgehenden Fachartikel nehmen wir den R509LH-W exklusiv unter die Lupe: von der monumentalen Frequenzarchitektur über die technischen Leistungsdaten bis hin zur professionellen Werftinstallation mit High-Performance-Keil.

Teil 1: Die Technologie – Brachiales 3-kW-Low-CHIRP trifft auf High-Wide-Präzision

Der R509LH-W vereint zwei technologische Giganten in einem einzigen, massiven Rumpfdurchbruch-System, die über separate Kanäle parallel betrieben werden:

• Der Low-CHIRP-Kanal (28 bis 60 kHz mit 3 kW Sendeleistung):
  • Die ultimative Tiefen-Referenz: Mit gigantischen 3.000 Watt (3 kW) Sendeleistung pumpt dieser Kanal enorme akustische Energie in den Ozean.
  • Extreme Reichweite: Durchdringt mühelos selbst tiefste ozeanische Canyons, den Kontinentalschelf und extreme Wasserschichten bis zu einer theoretischen Leistungsgrenze von 3.048 Metern (10.000 Fuß).
  • Variable Abstrahlwinkel (23° bis 9°): Bietet im Tiefwasser ein weites, kraftvolles Sichtfeld, um pelagische Raubfische und Bodenstrukturen weit außerhalb der direkten Bootsachse zu detektieren.
• Der High-Wide-CHIRP-Kanal (150 bis 250 kHz mit 1 kW Sendeleistung):
  • Die Weitwinkel-Revolution: Arbeitet über das hochfrequente Band mit einem konstant breiten Abstrahlwinkel von 25 Grad über den gesamten Frequenzsweep.
  • Maximale Abdeckung im Oberwasser: Im Vergleich zu herkömmlichen High-CHIRP-Gebern vervielfacht der R509LH-W das erfasste Volumen direkt unter und neben dem Boot drastisch. Schnell ziehende Thunfische oder Köderfischschwärme werden extrem früh auf dem Bildschirm sichtbar.
  • Brillante Zieltrennung: Dank der High-Frequency-Auflösung liefert er eine unbestechliche Detailtrennung im flachen bis mittleren Tiefenbereich.
• Integrierter Temperatursensor: Ein hochpräziser, schnell ansprechender Fühler erfasst permanent die exakte Wassertemperatur direkt unter dem Rumpf.

Teil 2: Das Meisterwerk der Akustik – Das 25-Element-Keramik-Array

Die phänomenale Empfindlichkeit und Signalreinheit des R509LH-W basiert auf einer gigantischen inneren Mechanik, die herkömmliche Geber in den Schatten stellt:

• 25 integrierte Piezokeramiken: Im Inneren des massiven Urethan-Gehäuses arbeitet ein komplexes Verbundsystem aus insgesamt 25 eigenständigen Keramikelementen.
• Perfekte Signalbündelung: Durch diese massive Vervielfachung der aktiven Sensorfläche wird das Signal-Rausch-Verhältnis auf ein absolutes Minimum reduziert – selbst bei rauer Hochsee-See und hoher Fahrt bleiben die Echos gestochen scharf.

Teil 3: Technische Spezifikationen und Systemvoraussetzungen (Art.-Nr. 000-13773-001)

Der R509LH-W ist kompromisslos für den professionellen Schiffbau und High-End-Yachten konzipiert:

• Artikelnummer: 000-13773-001
• Sendeleistung: 3 kW (Low-Kanal) / 1–2 kW (High-Kanal).
• Erforderliche Sonar-Infrastruktur: Aufgrund der enormen Leistungsaufnahme und der zwei getrennten Frequenzbänder ist zwingend ein High-End Dual-Channel-Sonarmodul wie der Simrad S5100, ein Simrad NSS evo3S mit integriertem Hochleistungs-Dual-Port-Sonar oder ein adäquates professionelles System erforderlich.
• Gehäusematerial & Zubehör: Robuster Urethan-Korpus mit massivem, strömungsoptimierten High-Performance-Keil (Fairing Block) für den perfekten Festeinbau auf GFK-, Holz- und Metallrümpfen (unter Beachtung fachgerechter Isolation).
• Anschlusskabel & Stecker: Ausgestattet mit zwei separaten Kabeln (ca. 10 Meter / 33 ft Länge) und Dual 9-Pin-xSonic-Steckern für die direkte Plug-and-Play-Anbindung an kompatible High-End-Plotter und Module.

Teil 4: Warum der R509LH-W? Die strategischen Vorteile für Profis

Die Kombination aus 3-kW-Tiefenpower, dem 25-Element-Array und der High-Wide-Technologie bietet im harten Offshore-Alltag unschlagbare Vorzüge:

1. Keine Grenzen in der Tiefe: Wo selbst 1-kW-Geber in extremen ozeanischen Tiefen das Signal verlieren, bricht der R509LH-W dank seiner 3 kW Leistung und des Low-CHIRP-Sweeps mühelos durch und liefert verwertbare Konturen bis zu 3.000 Metern.
2. Flächendeckende Fischsuche im Oberwasser: Der konstante 25°-Kegel des High-Wide-Kanals deckt ein enorm breites Areal ab, sodass pelagische Raubfische im Freiwasser garantiert nicht übersehen werden.
3. Maximale Betriebssicherheit: Das ausgereifte, robuste Industriesystem ist für den Dauereinsatz unter härtesten marinen Bedingungen ausgelegt und garantiert jahrelange Zuverlässigkeit.

Teil 5: Setup-Praxis und Montage-Hinweise für die Werft

Die Installation eines 3-kW-High-End-Durchbruchgebers dieser Größenordnung erfordert absolute ingenieurmäßige Sorgfalt in der Werft:

1. Präzise Ausrichtung des Fairing Blocks: Der mitgelieferte, massive High-Performance-Keil muss exakt an die Rumpfkontur angepasst und parallel zur Schiffskiel-Linie in Fahrtrichtung ausgerichtet werden, um Strömungsabrisse zu verhindern.
2. Wahl einer absolut ungestörten Strömungszone: Positionieren Sie den Durchbruch im vorderen oder mittleren Drittel des Rumpfes, fernab von Kielkanten, Stufen oder Wasseraufnahmen, um Kavitationsblasen bei schneller Fahrt auszuschließen.
3. Getrennte, geschützte Kabelführung: Verlegen Sie die beiden 10 Meter langen Anschlusskabel strikt getrennt von starken Bordstrom-, Generator- oder Inverterleitungen zum Steuerstand, um jegliche elektromagnetische Signalstreuung auf den extrem sensiblen Frequenzbändern auszuschließen.
4. Fachgerechte Versiegelung: Verwenden Sie marine-zertifizierte High-Performance-Dichtmassen und ziehen Sie die massiven Befestigungsbolzen im Schiffsinneren gleichmäßig nach Herstellervorgabe an, um dauerhafte absolute Dichtigkeit zu garantieren.

Mit dem Airmar R509LH-W High-Performance Durchbruchgeber (000-13773-001) erhalten Werften, Expeditionskapitäne und professionelle Sportfischer das derzeit mächtigste und kompromissloseste Sonarsystem der Welt, um absolute Kontrolle über jedes Gewässer zu erlangen.
