Das goldene Mittelmaß mit High-End-CHIRP: Der Airmar B75M Tilted Element Durchbruchgeber im Detail

Wer auf küstennahen Gewässern, in mittleren Tiefen oder auf großen Binnenseen unterwegs ist, steht bei der Wahl des perfekten Echolot-Gebers oft vor einem Kompromiss: High-Frequency-CHIRP liefert zwar eine brillante Zieltrennung im flachen Wasser, verliert jedoch in tieferen Regionen schnell an Reichweite; Low-Frequency-CHIRP dringt zwar bis in extreme Tiefen vor, lässt aber im oberen Mittelwasser die feine Detailauflösung vermissen. Die goldene Mitte für ambitionierte Angler und Skipper bildet daher ein präzise abgestimmtes Medium-CHIRP-System, das beide Welten optimal miteinander verbindet.

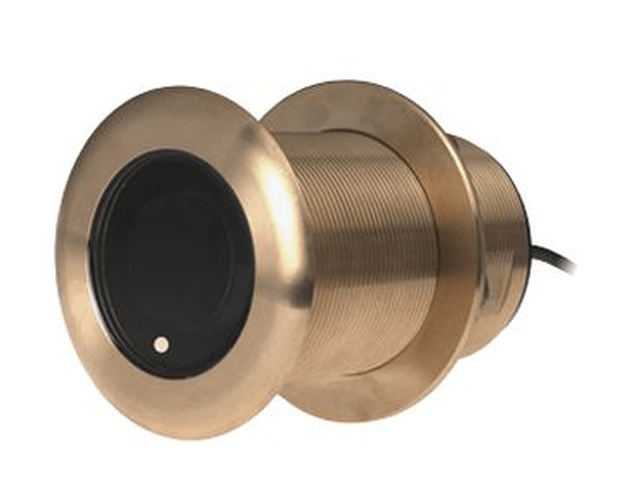

Mit dem Airmar B75M Bronze Thru-Hull Medium-CHIRP Transducer bietet Lowrance/Simrad in bewährter Kooperation mit Airmar eine der beliebtesten High-End-Lösungen für den festen Rumpfeinbau. Ausgestattet mit der innovativen Tilted Element™-Technologie und dem flexiblen 80–130-kHz-Frequenzband vereint er strömungsneutrales Low-Profile-Design mit überragender Signalreinheit. In diesem tiefgehenden Fachartikel nehmen wir den B75M exklusiv unter die Lupe: von der Medium-CHIRP-Technologie über die verschiedenen Neigungswinkel bis hin zur professionellen Installation.

Teil 1: Die Technologie – Medium CHIRP (80–130 kHz) als perfekter Allrounder

Der B75M deckt ein Frequenzspektrum ab, das sich als der universelle Standard für die alpine Fischerei, die Ostsee oder Küstenreviere etabliert hat:

• Medium CHIRP Spektrum (80 bis 130 kHz): Durch den kontinuierlichen Frequenzsweep über dieses mittlere Band liefert der Geber eine exzellente Balance aus Tiefenpenetration und hochauflösender Zieltrennung.
• Variable Abstrahlwinkel (24° bis 16°): Der Kegel passt sich dynamisch an die Frequenz an. Im tieferen Bereich sorgt der breitere Winkel für eine großflächige Erkennung von Raubfischsicheln, während im flacheren Wasser eine präzise Fokussierung auf den Gewässergrund erfolgt.
• Maximale Tiefenleistung: Erreicht mühelos Abtasttiefen von bis zu 274 Metern (900 Fuß) und liefert selbst bei Marschfahrt gestochen scharfe Echolotbilder.
• Integrierter Temperatursensor: Ein hochpräziser, schnell ansprechender Fühler erfasst permanent die exakte Wassertemperatur direkt unter dem Rumpf.

Teil 2: Perfekte Rumpfanpassung – Erhältlich in drei Neigungswinkeln (0°, 12°, 20°)

Da Bootsrümpfe stark unterschiedliche V-Winkel (Deadrise) aufweisen, ist der Airmar B75M exakt auf die gängigen Kielwinkel abgestimmt, um eine senkrechte Ausrichtung des Schallkegels ohne Energieverlust zu garantieren:

• 0-Grad-Version (Artikelnummer: 000-16192-001): Konzipiert für Boote mit völlig flachem Rumpfboden oder einem minimalen Kielwinkel von 0° bis 7°.
• 12-Grad-Version (Artikelnummer: 000-16193-001): Optimiert für Rümpfe mit einem mittleren Deadrise von 8° bis 15°.
• 20-Grad-Version (Artikelnummer: 000-16194-001): Entwickelt für tiefe V-Rümpfe und Sportboote mit einem Kielwinkel von 16° bis 24°.

Durch diese passgenaue, werkseitige Neigung der Piezokeramik im Inneren des Bronzegehäuses strahlt der Schallstrahl im Wasser immer absolut senkrecht nach unten – ganz ohne klobige externe Keile.

Teil 3: Technische Spezifikationen und Hardware-Ausstattung

Der B75M ist kompromisslos für den harten, dauerhaften Praxiseinsatz im professionellen Bootsalltag ausgelegt:

• Sendeleistung: 600 Watt, optimal abgestimmt auf interne MFD-Sonarmodule und CHIRP-Prozessoren, um eine hocheffiziente Signalverarbeitung zu gewährleisten.
• Gehäusematerial: Massives Bronze, extrem korrosionsbeständig im Salzwasser und ideal für GFK- sowie Holzrümpfe.
• Anschlusskabel: Großzügige 12 Meter (40 ft) Kabellänge (modellabhängig teils in 10-m-Ausführung) für eine direkte, verlustfreie Verlegung bis zum Steuerstand.
• Steckverbindung: Robuster, schwarzer 9-Pin-xSonic-Stecker für die direkte Plug-and-Play-Anbindung an moderne Lowrance- und Simrad-Kartenplotter.

Teil 4: Warum Medium CHIRP im Bronze-Gehäuse? Die strategischen Vorteile

Die Kombination aus mittlerer CHIRP-Frequenz und massiver Bronze-Tilted-Element-Bauform bietet im täglichen Angelalltag entscheidende Vorzüge:

1. Universelle Revierabdeckung: Ob flache Kanten im Binnensee oder küstennahe Meeresstrukturen bis 274 Meter Tiefe – die 80–130-kHz-Bandbreite deckt die wichtigsten Angelsituationen perfekt ab.
2. Strömungsneutrales Low-Profile-Design: Da der Geber flach in den Rumpf integriert ist und nur minimal übersteht, erzeugt er keinerlei Strömungswiderstände, Kavitationsblasen oder Störungen im Echolotbild bei schneller Fahrt.
3. Langlebige Salzwasserbeständigkeit: Das massive Bronzematerial bietet maximalen Schutz gegen aggressive Meeresumgebungen und mechanische Einwirkungen über Jahre hinweg.

Teil 5: Setup-Praxis und Montage-Hinweise für die Werft

Die Installation des B75M erfordert präzises Handwerk:

1. Deadrise-Winkel exakt bestimmen: Messen Sie den genauen Kielwinkel an der vorgesehenen Einbaustelle aus, um zu entscheiden, ob die 0°-, 12°- oder 20°-Variante des B75M gewählt werden muss.
2. Strömungsneutrale Position wählen: Platzieren Sie den Geber in einem Bereich des Rumpfes, der auch bei Gleitfahrt permanent von klarem, laminarem Wasser umströmt wird (fernab von Wassereinlässen oder Stufen).
3. Ausrichtung zur Schiffskiel-Linie: Achten Sie beim Einsetzen darauf, dass die Markierung auf der Geberkappe exakt in Richtung Bug zeigt, damit der integrierte Neigungswinkel seine volle Wirkung entfaltet.
4. Fachgerechte Abdichtung: Verwenden Sie marine-zertifizierte Dichtmassen und ziehen Sie die Befestigungsmutter im Rumpfinneren mit dem vorgeschriebenen Drehmoment an.

Mit dem Airmar B75M Tilted Element Medium CHIRP Durchbruchgeber (000-16192-001 für 0°, 000-16193-001 für 12°, 000-16194-001 für 20°) erhalten Skipper und ambitionierte Angler die perfekte, universelle High-End-Lösung für eine detailreiche Fisch- und Strukturortung im Flach- bis Mittelwasser.
