Das ultimative Multi-Transducer-Setup im Praxis-Test: Lowrance HDS Pro 12 Multi-Split-Screen-Analyse im Detail

Wer sein Boots-Cockpit auf ein absolutes Profi-Niveau heben möchte, steht früher oder später vor der Königsdisziplin der Display-Konfiguration: Wie kombiniere ich verschiedene Gebertechnologien auf einem einzigen Multifunktionsdisplay so sinnvoll, dass ich in Echtzeit maximale Informationen erhalte, ohne den Überblick zu verlieren? Moderne High-End-Plotter wie das Lowrance HDS Pro 12 bieten hier dank enormer Rechenleistung und flexibler Layout-Optionen grenzenlose Möglichkeiten.

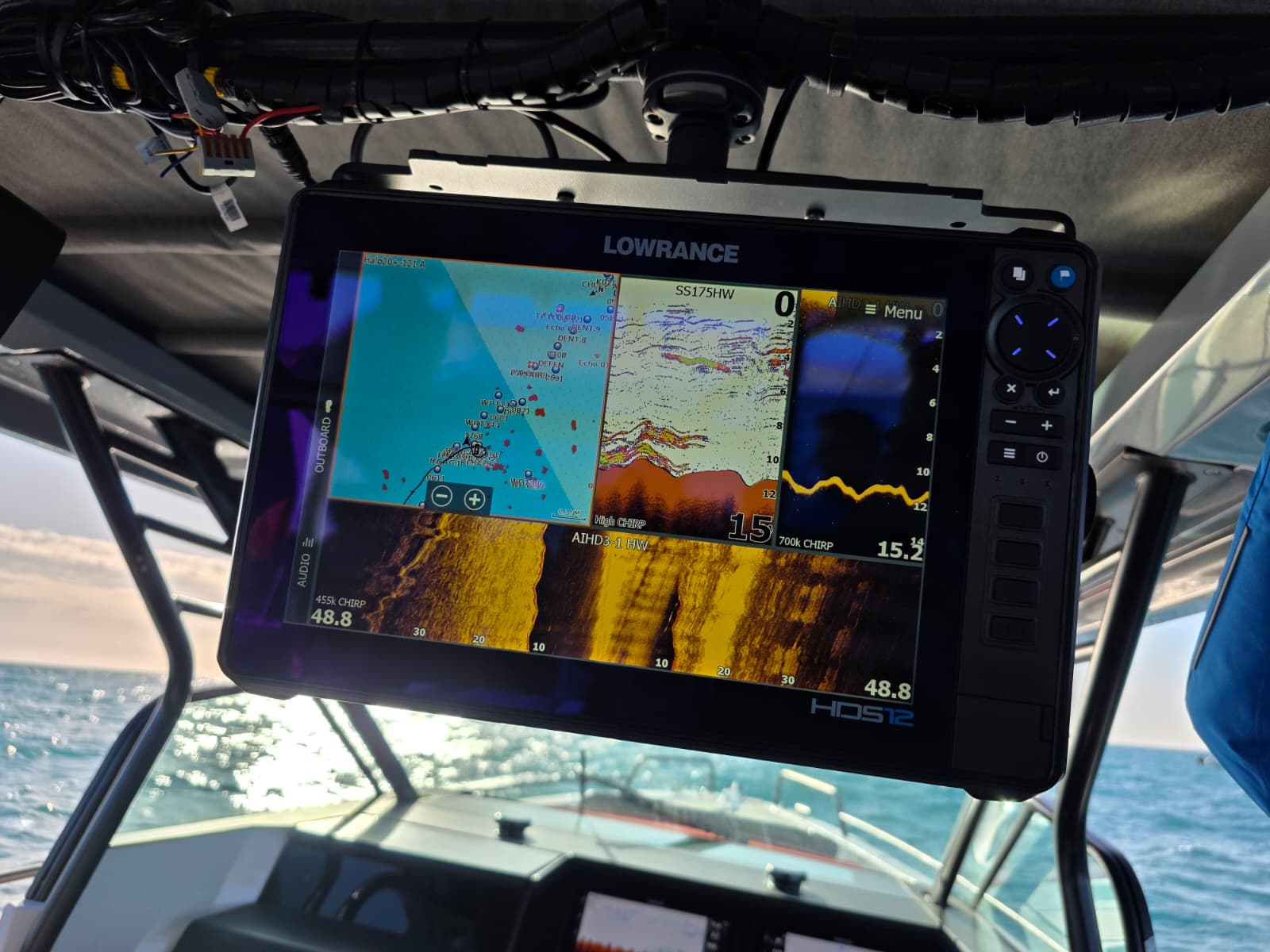

Für unseren heutigen Deep-Dive schauen wir uns einen spektakulären Live-Screenshot direkt vom Wasser an. Das Display ist in eine vierfache Ansicht aufgeteilt, die uns das perfekte Zusammenspiel aus Navigation, 1kW-In-Hull-Technologie (SS175HW) und direktem SideScan- sowie CHIRP-Vergleich der Active Imaging HD-Generation zeigt.

Lassen uns diesen High-Tech-Screen Schritt für Schritt im Detail analysieren und interpretieren!

1. Die Hardware-Basis: Warum das HDS Pro 12 der perfekte Dirigent ist

Bevor wir uns den einzelnen Fenstern widmen, ein kurzer Blick auf die Hardware. Das Lowrance HDS Pro 12 fungiert hier als das zentrale Nervensystem an Bord. Wenn vier hochauflösende, datenintensive Sonar- und Kartenfenster gleichzeitig in Echtzeit auf einem Bildschirm laufen, trennt sich die Spreu vom Weizen. Dank des ultraschnellen Prozessors des HDS Pro 12 gibt es keine Latenzen, kein Ruckeln und keine verfälschten Signale. Jeder Geber arbeitet auf seiner optimalen Frequenz, während der Plotter die Datenströme sauber voneinander getrennt darstellt.

2. Die vier Quadranten im Detail – Analyse des Live-Screens

Werfen wir einen präzisen Blick auf die Aufteilung unseres Test-Displays:

Oben Links: Die C-Map Seekarte – Der Navigator

Im linken oberen Bereich sehen wir die detaillierte C-Map Seekarte. Sie bildet das geografische Fundament unserer Tour. Man erkennt sofort die exakten Tiefenlinien (Batymetrie), eingetragene Waypoints und Strukturen. Die Kombination aus elektronischer Seekarte und Live-Echolotdaten ist auf dem Wasser unverzichtbar: Während uns die Karte zeigt, wo wir uns befinden und welche Tiefenlinien als Nächstes anstehen, verraten uns die Sonarfenster daneben und darunter, was sich dort tatsächlich unter dem Boot abspielt.

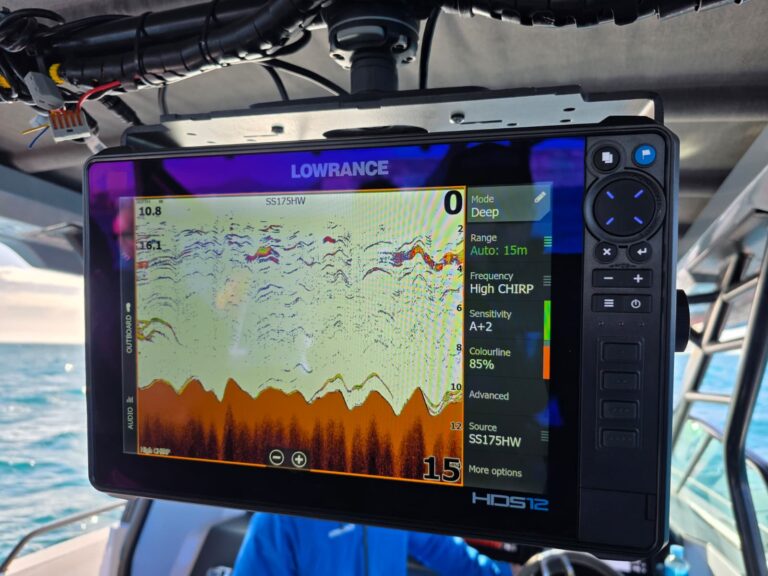

Oben Mitte: Der Airmar SS175HW – High-End 1kW CHIRP Power

Direkt im oberen mittleren Bereich des Displays sehen wir das Sonarbild des mägenden Airmar SS175HW (einem High-Wide CHIRP Durchbruchgeber/In-Hull mit satten 1kW Sendeleistung).

• Die Interpretation: Die Darstellung dieses 1kW-Kraftpakets ist schlicht beeindruckend. Die Wassersäule wird bis in größere Tiefen extrem sauber ausgeleuchtet. Man erkennt den harten Bodenübergang am Grund in satten, warmen Farben, während im Freiwasser feine Strukturen und Fischsicheln mit einer Konturschärfe getrennt werden, die kleinere Geber schlichtweg nicht erreichen können. Der breite Abstrahlwinkel (High Wide) sorgt dafür, dass kein Fisch im Umkreis verpasst wird.

Oben Rechts: Der Active Imaging HD 3-in-1 (CHIRP / Standard) – Der Struktur- und Kompaktvergleich

Im rechten oberen Fenster läuft der klassische Active Imaging HD 3-in-1 Geber. Hier sehen wir die traditionelle CHIRP-Abbildung im direkten Vergleich. Die obere rechte Ansicht liefert einen kompakten, gestochen scharfen Blick auf die unmittelbar unter dem Boot passierten Strukturen und Fischkontakte, optimiert auf die hochfrequenten Signale der Active Imaging-Generation.

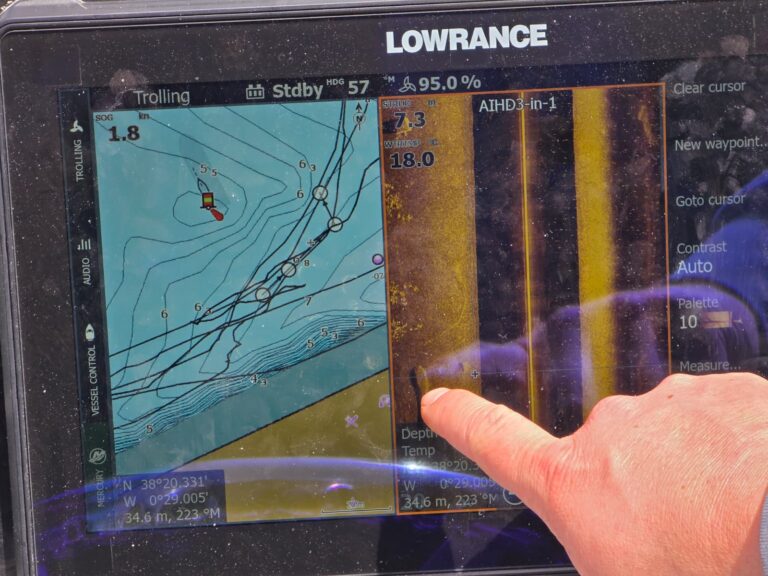

Unten: Das Active Imaging HD 3-in-1 SideScan – Der Panoramablick querab

Der gesamte untere Teil des HDS Pro 12 wird von einem hochauflösenden Active Imaging HD SideScan eingenommen.

• Die Interpretation der SideScan-Leiste: Dieses untere Querband zeigt uns die fotorealistische Seitendarstellung (links und rechts des Bootskurses). Man erkennt unverkennbar die typischen gelb-goldenen Reflexe harter Strukturen, die Wassersäule in der Mitte sowie die akustischen Schatten hinter Objekten. Da sich das Bild von oben nach unten aufbaut, wandern überfahren Strukturen im Live-Modus optisch nach unten durch das Band. Das ist der absolute Schlüssel, um beim Schleppen oder Suchen im Radius von vielen Metern querab sofort zu sehen, ob links oder rechts im flachen oder abfallenden Bereich Steine, Wracks oder Fischansammlungen lauern.

3. Der direkte Mehrwert eines solchen Multi-Transducer-Setups

Warum betreibt man den Aufwand, mehrere High-End-Geber parallel auf einem einzigen 12-Zoll-Screen zu fahren?

1. Keine Kompromisse bei der Fisch- und Strukturerkennung: Während der Airmar SS175HW im oberen Bereich als 1kW-Kraftpaket für maximale Tiefenpräzision und gestochen scharfe Fischsicheln sorgt, liefert das Active Imaging HD unten das unverzichtbare SideScan-Panoramabild, um seitlich nach Hotspots zu scannen.
2. Maximale Effizienz auf dem Wasser: Der Kapitän muss nicht zwischen verschiedenen Bildschirmseiten umschalten. Seekarte, Tiefenverlauf, absolute High-End-Fischdetektion und seitliche Strukturaufklärung greifen auf einen Blick nahtlos ineinander.
3. Werft-Niveau für echte Profis: Solche Installationen zeigen, was technisch machbar ist, wenn man Lowrance HDS Pro-Performance mit kompromissloser Geber-Auswahl paart.

Fazit

Das Lowrance HDS Pro 12 im Quad-Split-Modus ist die absolute Speerspitze der modernen Boots- und Echolot-Technologie. Die Kombination aus C-Map Navigation, dem brachialen 1kW-Einfluss des Airmar SS175HW und der detaillierten Active Imaging HD SideScan- und CHIRP-Technologie lässt schlicht keine Fragen mehr offen. Wer so ausgerüstet an den Start geht, fischt nicht mehr im Blindflug, sondern mit absolutem Röntgenblick!

Euer Kai
