Dreidimensionale Unterwasserwelten verstehen: Das Lowrance StructureScan 3D Kit im Detail

Wer auf dem Wasser unterwegs ist, um Unterwasserstrukturen, Kanten, Wracks oder Fische zu lokalisieren, verlässt sich traditionell auf zweidimensionale Ansichten von SideScan und DownScan. So detailreich diese Bilder auch sind: Das menschliche Gehirn muss die flachen Schatten und Graustufen erst in eine räumliche Vorstellung übersetzen. Bei komplexen Strukturen wie abfallenden Felswänden, versunkenen Bäumen oder künstlichen Riffen stößt diese Interpretation im Eifer des Gefechts oft an ihre Grenzen.

Mit dem Lowrance StructureScan 3D Module and Transom Mount Transducer Kit (Artikelnummer: 000-12395-001) wird diese Barriere durchbrochen. Die Technologie übersetzt die eintreffenden Echolotdaten in ein gestochen scharfes, dreidimensionales Unterwasser-Panorama. In diesem tiefgehenden Fachartikel nehmen wir das komplette System exklusiv unter die Lupe: von der physikalischen Multibeam-Technologie über das eigenständige Rechenmodul bis hin zur praktischen Anwendung auf dem Wasser.

Teil 1: Die Technologie – Multibeam-Sonar und dreidimensionale Bildverarbeitung

Das Herzstück des Systems ist die Fähigkeit, nicht nur flache akustische Signale auszusenden, sondern den Gewässerraum mit mehreren parallelen Schallkeulen (Multibeam-Technologie) abzutasten.

• Räumliche Tiefendarstellung: Während klassisches SideScan die Distanz zur Seite misst, berechnet das StructureScan-3D-System die exakte Position von Objekten im Raum (Entfernung, Tiefe und seitlicher Versatz).
• Realistische Perspektiven: Auf dem Bildschirm entsteht ein dreidimensionales Modell des Gewässergrunds. Sie sehen Unterwasserberge, Rinnen und Strukturen nicht mehr als abstrakte Schatten, sondern als plastische Landschaft, in der Sie sich optisch „bewegen“ können.
• Fischdetektion im Raum: Fische, die sich in der Nähe von Strukturen aufhalten, werden als klare, losgelöste Echos im dreidimensionalen Raum dargestellt, sodass ihre genaue Position relative zur Struktur sofort erkennbar wird.

Teil 2: Lieferumfang und Hardware-Komponenten (Art.-Nr. 000-12395-001)

Das Kit enthält alle notwendigen Hardware-Komponenten, um ein bestehendes High-End-Netzwerk um die 3D-Dimension zu erweitern:

1. Das StructureScan 3D Blackbox-Modul: Eine leistungsstarke, wassergeschützte Recheneinheit. Sie ist mit spezialisierten Signalprozessoren ausgestattet, die die enormen Datenmengen der Multibeam-Abtastung in Echtzeit verarbeiten, bevor sie via Ethernet an den Kartenplotter übergeben werden.
2. Der spezielle 3D-Spiegelheckgeber (Transom Mount Transducer): Ein physisch robuster Geber, der mit einer optimierten Piezokeramik-Anordnung bestückt ist, um die komplexen 3D-Schallkeulen sauber in den Wasserstrom abzustrahlen.
3. Verkabelung und Montagematerial: Inklusive Ethernet-Kabel und robustem Befestigungsmaterial für die fachgerechte Installation am Spiegelheck.

Teil 3: Die wichtigsten Software-Features im Praxiseinsatz

Das System bietet Ansichten und Werkzeuge, die das Angeln und Navigieren auf strukturierten Gewässern grundlegend verändern:

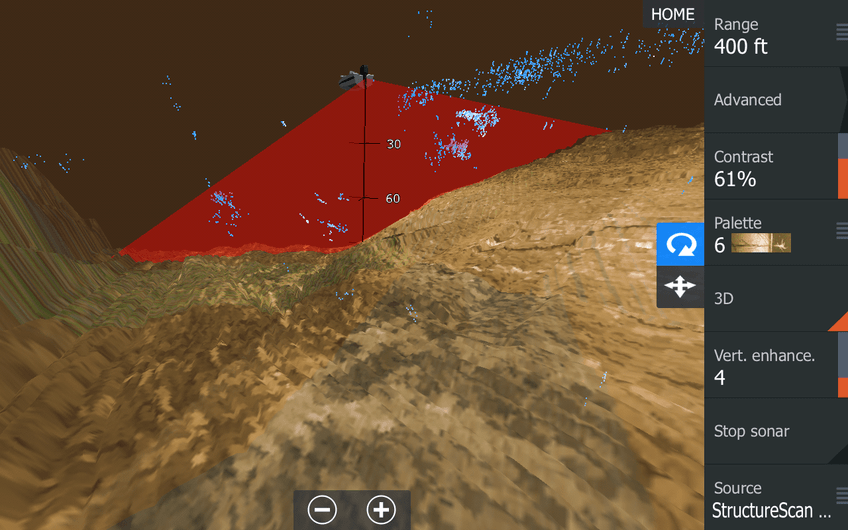

• Leading-Edge-Scanning: Eine grafische Visualisierung, die das Abtastfeld vor dem Boot farblich markiert und zeigt, wie der Boden abfällt, noch bevor Sie direkt darüber hinwegfahren.
• ScanTrack™ Pan- und Zoom-Steuerung: Ermöglicht es dem Angler, das 3D-Bild auf dem Touchscreen des Plotters frei zu drehen, zu neigen und heranzuzoomen, um Hotspots aus jedem beliebigen Blickwinkel zu betrachten.
• Waypoint-Markierung in 3D: Wenn Sie auf dem 3D-Bild einen interessanten Unterwasserbaum oder eine Fischansammlung sehen, können Sie diesen Punkt direkt auf dem 3D-Modell mit einem Wegpunkt versehen. Das System speichert die exakten GPS-Koordinaten im dreidimensionalen Raum.

Teil 4: Kompatibilität und Netzwerkintegration

Das StructureScan 3D Module ist als leistungsstarke externe Blackbox konzipiert, die sich nahtlos in die Ethernet-Infrastruktur kompatibler Lowrance- und Simrad-Kartenplotter (wie HDS Carbon, HDS Live und HDS PRO) einbindet.

• Parallele Datenströme: Das Modul arbeitet völlig autonom in der Datenverarbeitung, sodass der angeschlossene Kartenplotter nicht durch die rechenintensive 3D-Grafik ausgebremst wird.
• Netzwerk-Sharing: Da die Daten über das Ethernet-Netzwerk übertragen werden, kann das 3D-Bild auf mehreren vernetzten Displays im Boot gleichzeitig angezeigt werden.

Teil 5: Setup-Praxis und Montage-Hinweise

Damit das 3D-System seine maximale Präzision entfällt, ist bei der Installation am Boot höchste Sorgfalt geboten:

1. Exakte Ausrichtung des 3D-Gebers: Da der Geber für die räumliche Berechnung präzise Daten benötigt, muss er absolut waagerecht und parallel zur Schiffskiel-Linie am Spiegelheck montiert werden. Schon leichte Schräglagen verzerren die dreidimensionale Darstellung auf dem Display.
2. Störungsfreie Zone im Wasserstrom: Platzieren Sie den Geber außerhalb des direkten Propellerstrahls und von Rumpfabbrüchen, um Luftblasen (Kavitation) zu vermeiden, die die empfindlichen Multibeam-Empfänger stören könnten.
3. Ethernet- und Stromversorgung: Verbinden Sie das Modul fachgerecht mit dem Bordnetz und binden Sie es über das Ethernet-Kabel in den Kartenplotter ein. Führen Sie vor dem ersten Einsatz ein Software-Update durch, um die neuesten Algorithmen zu aktivieren.

Mit dem Lowrance StructureScan 3D Kit (000-12395-001) erhalten ambitionierte Angler und Skipper ein Werkzeug, das die Interpretation des Gewässergrunds revolutioniert und die Suche nach Hotspots von der reinen Vermutung zu einer exakten, visuellen Wissenschaft macht.
